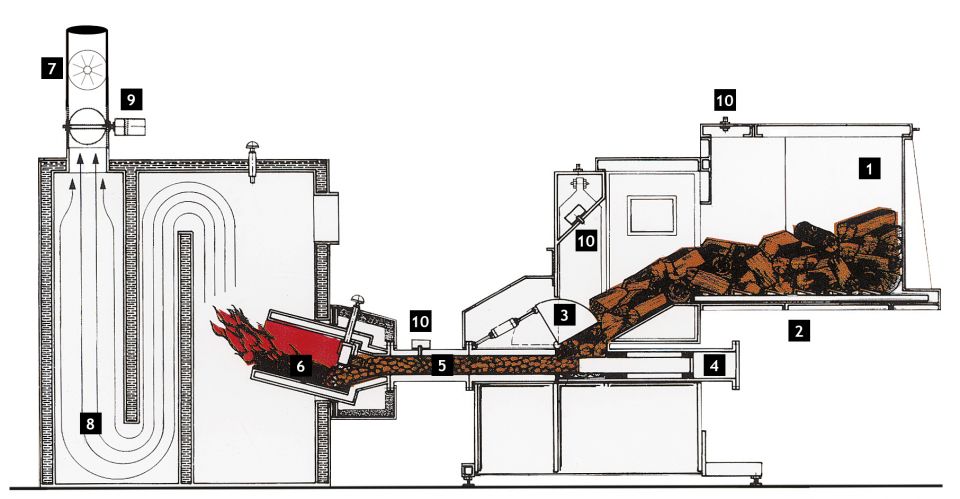

Der Brennstoffbehälter (1) wird zu einem beliebigen Zeitpunkt gefahrlos mit Brennmaterial beschickt.
Das Brenngut wird nun mittels Zuführeinrichtung (2) vor die Stanzmatrize (3) geschoben und dort festgehalten.
Der hydraulische Stanzzylinder (4) presst das Brennmaterial durch die gehärtete Matrize und durch das Beschickungsrohr (5) in den Tunnelbrenner (6).
Im Tunnelbrenner wird das auf ideale Grösse zerkleinerte Material bei hohen Temperaturen optisch rauchlos verbrannt.
Das Saugzuggebläse (7) regelt stufenlos die benötigte Verbrennungsluft durch die Primär- und Sekundärluftöffnungen im Brenner.
Um einen möglichst guten Anlagenwirkungsgrad zu erzielen und eine schnelle Auskühlung des Heizkessels (8) zu verhindern, verfügt die Anlage über eine automatische Nebenluftklappe (9).
Die automatische Löscheinrichtung (10) versorgt die Anlage im Bereich des Brenners auch bei Stromausfall mit Löschwasser.
Das Brenngut wird nun mittels Zuführeinrichtung (2) vor die Stanzmatrize (3) geschoben und dort festgehalten.
Der hydraulische Stanzzylinder (4) presst das Brennmaterial durch die gehärtete Matrize und durch das Beschickungsrohr (5) in den Tunnelbrenner (6).
Im Tunnelbrenner wird das auf ideale Grösse zerkleinerte Material bei hohen Temperaturen optisch rauchlos verbrannt.
Das Saugzuggebläse (7) regelt stufenlos die benötigte Verbrennungsluft durch die Primär- und Sekundärluftöffnungen im Brenner.
Um einen möglichst guten Anlagenwirkungsgrad zu erzielen und eine schnelle Auskühlung des Heizkessels (8) zu verhindern, verfügt die Anlage über eine automatische Nebenluftklappe (9).
Die automatische Löscheinrichtung (10) versorgt die Anlage im Bereich des Brenners auch bei Stromausfall mit Löschwasser.
